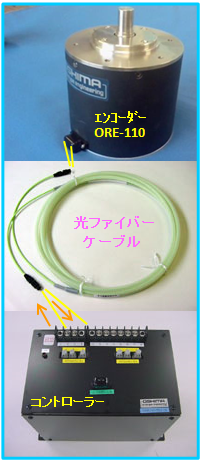

光ファイバー式 エンコーダー 　ORE-110 　　◆ ORE - 110　仕様 　 　　・検出方式 　インクリメンタル 　　・出力相 　AB + Z 相 　　・分解能 　3600,　1024,　1000,　500 ppr 　　・出力位相差 　A,B 位相差 90°± 45°(T/4±T/8) ,　Z相 T±T/2 　　・出力形態 　矩形波 (ディジタル信号） 　　　　-　 　　-　 　　・波形 立上り 立下り 　200 nSec 以下（出力ケーブル1m 以下) 　　・最高応答周波数 　60 kHz 　　・電源電圧 　DC12V　±10％ 　　・消費電流 　500 mＡ 以下 　　　　-　 　　-　 　　・最高回転数 　3600 rpm　（オプションで 6000 rpm） 　　・起動トルク 　200 gf-cm 以下 　　・軸許容荷重 　ラジアル　2 Kgs ,　　スラスト　1 Kg 　　　　-　 　　-　 　　・使用周囲温度 　-20℃〜+90 ℃。 　24時間/日 常時90℃以上になる様な場合は 要 仕様打合せ。 　　・湿度 　RH 35％〜90％　結露しないこと 　　　　-　 　　-　 　　・重量 　2.5 Kgs 　　　　　　　　　 　光ファイバー式 エンコーダーの 用途例 ファイバー式エンコーダーへ戻る ホームに戻る
